一、介绍与应用

ANPE New Power优倍电气股份是全球仪表产品的***制造商，优倍始终以***的科技作为发展之本，坚持不断变革和创新，开发和生产面向全球客户的仪表产品并提供现场解决方案。

　　优倍电气紧紧围绕客户的需求进行研发，生产和销售，并为客户提供全系列的优倍产品和解决方案。作为一个***的OEM供应商，优倍在仪表技术领域制定了很多的标准。优倍产品系列包括安全栅，智能信号调理器，智能隔离器，智能配电器，智能温度变送器，智能数字显示报警仪，智能巡检仪，智能流量积算仪，智能手操器，智能调节器，智能压力变送器（传感器），智能液位变送器，压力校验测量仪器以及特种传感器等产品，同时我们在流量、温湿度、气体测量与控制方面代理和经销世界***品牌的产品，为用户提供全面的解决方案，客户能够在应用中从我们广泛的全系列产品中受益。优倍是变送仪表制造的专家，我们的产品系列以市场和客户的需求为导向，面向全球客户，广泛应用于工业、过程控制以及交通等多个领域。这些领域内客户的每个需求都是我们研制产品和市场推动的源动力。

　　优倍产品自2002年进入中国市场以来，以迅猛发展的速度成为同行中的***，所生产的产品已成为中国市场的高端主流，并已成为西门子、霍尼韦尔等国际公司的配套供货方。

二、温度变送器

  智能NPWD温度变送器，属于导轨式温度变送器，分为单路、双路温度变送器。外形尺寸：宽×高×深：22.5×100×115mm，产品典型型号：NPWD-C1D（一进一出）、NPWD-C11D（一进二出）、NPWD-CD11D（二进二出）等。可以与单元组合仪表及DCS、PLC等系统配套使用，在油田、石化、制造、电力、冶金等行业的重大工程中有着广泛应用。

（1）、主要技术参数：

传输准确度 ±0.2%×F?S

温度漂移 ≤0.0015%F?S/℃

冷端温度补偿准确度 ±0.1%

测量热电阻时允许的引线电阻 ≤50Ω

通讯接口 RS232 或 RS485，MODBUS软件协议（选配）

外形尺寸 宽×高×深：22.5×100×115mm

供电电源 交流： AC220V；直流：DC24V（反接保护）

相对湿度 10-90％RH（40℃时）

输入信号 热电偶：K、E、S、B、J、R、N、T

热电阻：Pt100、Cu100、Cu50、BA1、BA2

（2）、选型举例：

NPWD-C1D

NPWD-C2D

NPWD-C3D

一进一出  NPWD-C4D NPWD-C5D  NPWD-C1 NPWD-C2 NPWD-C3 一进一出

NPWD-C4 NPWD-C5

一进二出温度变送器：

NPWD-C11D、NPWD-C12D、NPWD-C13D、NPWD-C14D、

NPWD-C15D、NPWD-C21D、NPWD-C22D、NPWD-C23D、NPWD-C24D、NPWD-C25D、

NPWD-C31D、NPWD-C32D、NPWD-C33D、NPWD-C34D、NPWD-C35D、NPWD-C41D、

NPWD-C42D、NPWD-C43D、NPWD-C44D、NPWD-C45D、NPWD-C51D、NPWD-C52D、

NPWD-C53D、NPWD-C54D、NPWD-C55D；

（3）NPWD-C11、NPWD-C12、NPWD-C13、NPWD-C14、NPWD-C15、

NPWD-C21、NPWD-C22、NPWD-C23、NPWD-C24、NPWD-C25、NPWD-C31、NPWD-C32

、NPWD-C33、NPWD-C34、NPWD-C35、NPWD-C41、NPWD-C42、NPWD-C43、

NPWD-C44、NPWD-C45、NPWD-C51、NPWD-C52、NPWD-C53、NPWD-C54、NPWD-C55

；

二进二出温度变送器：

NPWD-CD11D、NPWD-CD12D、NPWD-CD13D、NPWD-CD14D、

NPWD-CD15D、NPWD-CD21D、NPWD-CD22D、NPWD-CD23D、NPWD-CD24D、

NPWD-CD25D、NPWD-CD31D、NPWD-CD32D、NPWD-CD33D、NPWD-CD34D、

NPWD-CD35D、NPWD-CD41D、NPWD-CD42D、NPWD-CD43D、NPWD-CD44D、

NPWD-CD45D、NPWD-CD51D、NPWD-CD52D、NPWD-CD53D、NPWD-CD54D、

NPWD-CD55D；

（4）NPWD-CD11、NPWD-CD12、NPWD-CD13、NPWD-CD14、

NPWD-CD15、NPWD-CD21、NPWD-CD22、NPWD-CD23、NPWD-CD24、NPWD-CD25、

NPWD-CD31、NPWD-CD32、NPWD-CD33、NPWD-CD34、NPWD-CD35、NPWD-CD41、

NPWD-CD42、NPWD-CD43、NPWD-CD44、NPWD-CD45、NPWD-CD51、NPWD-CD52、

NPWD-CD53、NPWD-CD54、NPWD-CD55；

三、信号隔离器

NPGL-CM11D（一入一出）NPGL-CM111D（一入两出）是NPGL-CM通用型隔离器最常用的两种类型。仪表是输入电流/电压信号，变送输出隔离的电流/电压信号，实现了输入、输出与电源之间的三端隔离。可与各类仪表及DCS、PLC等设备配套使用，在石油、化工、制造、电力、、新能源、冶金等行业有着广泛应用。仪表特点响应快，功耗低，温度特性好。

1、单通道信号隔离器：

（1） NPGL-CM-11D、NPGL-CM-12D、NPGL-CM-13D、NPGL-CM-14D、NPGL-CM-15D、NPGL-CM-16D；NPGL-CM-21D、  NPGL-CM-22D、NPGL-CM-23D、NPGL-CM-24D、NPGL-CM-25D、NPGL-CM-26D；NPGL-CM-31D、NPGL-CM-32D、NPGL-CM-33D、NPGL-CM-34D、NPGL-CM-35D、NPGL-CM-36D；NPGL-CM-41D、NPGL-CM-42D、NPGL-CM-43D、NPGL-CM-44D、NPGL-CM-45D、NPGL-CM-46D；NPGL-CM-51D、NPGL-CM-52D、NPGL-CM-53D、NPGL-CM-54D、NPGL-CM-55D、NPGL-CM-56D；NPGL-CM-61D、NPGL-CM-62D、NPGL-CM-63D、NPGL-CM-64D、NPGL-CM-65D、NPGL-CM-66D；

（2） NPGL-CM-11、NPGL-CM-12、NPGL-CM-13、NPGL-CM-14、NPGL-CM-15、NPGL-CM-16；NPGL-CM-21、 NPGL-CM-22、NPGL-CM-23、NPGL-CM-24、NPGL-CM-25、NPGL-CM-26；NPGL-CM-31、NPGL-CM-32、NPGL-CM-33、NPGL-CM-34、NPGL-CM-35、NPGL-CM-36；NPGL-CM-41、NPGL-CM-42、NPGL-CM-43、NPGL-CM-44、NPGL-CM-45、NPGL-CM-46；NPGL-CM-51、NPGL-CM-52、NPGL-CM-53、NPGL-CM-54、NPGL-CM-55、NPGL-CM-56；NPGL-CM-61、NPGL-CM-62、NPGL-CM-63、NPGL-CM-64、NPGL-CM-65、NPGL-CM-66；

2、一入二出信号隔离器：

（1）NPGL-CM-111D、NPGL-CM-222D、NPGL-CM-333D、NPGL-CM-444D、NPGL-CM-555D、NPGL-CM-666D等；

（2）NPGL-CM-111、NPGL-CM-222、NPGL-CM-333、NPGL-CM-444、NPGL-CM-555、NPGL-CM-666等；

3、二入二出信号隔离器：

（1）NPGL-CM-D111D、NPGL-CM-D222D、NPGL-CM-D333D、NPGL-CM-D444D、NPGL-CM-D555D、NPGL-CM-D666D等；

（2）NPGL-CM-D111、NPGL-CM-D222、NPGL-CM-D333、NPGL-CM-D444、NPGL-CM-D555、NPGL-CM-D666等；

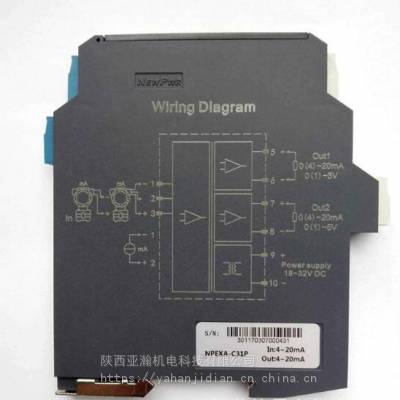

四．隔离式安全栅

安全栅介绍：安全栅应用在本安防爆系统的设计中，它是安装于安全场所含有本安电路和非本安电路的装置，电路中通过限流和限压电路限制了送往现场本安回路的能量，从而防止非本安电路的危险能量串入本安电路，它在本安防爆系统中关联设备，是本安系统的重要组成部分。

由于安全栅被设计为介于现场与控制设备之间的一个限制能量的接口，因此无论控制室设备处于正常或故障状态，安全栅都能确保通过它传送现场设备的能量石本质安全的。

通用型安全栅：是传统的隔离式安全栅，采集输入信号，通过模拟电路对信号进行处理。响应速度快、功耗低是通用型产品的优点。

智能型安全栅：是带有微处理器的隔离式安全栅，采集输入信号，并进行数据处、控制，转换成模拟信号、频率信号、通讯和二进制信号（入触点、固态继电器）输出，使用人机接口可对隔离式安全栅零点、满度、线性度、量程、断线报警、上下限报警和通讯波特率等进行设置。可以看出，相对于传统的隔离式安全栅来说，智能型产品在其参数设置方面具有很大的灵活性，便于客户进行个性化设置。

液晶型安全栅：带液晶显示的智能型安全栅称为液晶型安全栅。可在线观测输入、输出的实测值和报警信息，同时实现了在线故障自珍断功能。

隔离式安全栅：采用了将输入、输出以及电源三方之间相互电气隔离的电路结构，同时符合本安型限制能量的要求。与齐纳式安全相比，虽然价格较贵，但它性能上的突出优点却为用户应用带来了更大的受益，

1.由于采用了三方隔离方式，因此无需系统接地线路，给设计及现场施工带来***方便。

2.对危险区的仪表要求大幅度降低，现场无需采用隔离式的仪表。

3.由于信号线路无需共地，使得检测和控制回路信号的稳定性和抗干扰能力大大增强，从而提高了整个系统的可靠性。

4.隔离式隔离式安全栅具备更强的输入信号处理能力，能够接受并处理热电偶、热电阻、频率等信号，这是齐纳式安全栅所无法做到的。

5.隔离式安全栅可输出两路相互隔离的信号，以提供给使用同一信号源的两台设备使用，并***两设备信号不互相干扰，同时提高所连接设备相互之间的电气安全绝缘性能

热电偶信号输入：

NPEXA-C11(单通道，1路4mA-20mA 输出，智能型)

NPEXA-C111(单通道，2路4mA-20mA 输出，智能型)

NPEXA-CA11(单通道，1路4mA-20mA 输出，液晶型)

NPEXA-CA111(单通道，2路4mA-20mA 输出，智能型)

NPEXA-C17  (单通道，1路mV输出，智能型)

NPEXA-C177 (单通道，2路mV 输出，智能型)

NPEXA-C171(单通道，1路mV输出、1路4mA-20mA 输出，智能型)

NPEXA-C11T1(单通道1路4mA-20mA 输出，1路RS485输出、智能型)

NPEXA-C11A2(单通道，1路4mA-20mA 输出，2路继电器输出、智能型)

NPEXA-C1D11(双通道，1路4mA-20mA 输出，智能型)

NOEXA-C11L(单通道，4mA-20mA输出，输出回路供电，智能型)

热电阻信号输入：

NPEXA-C21(单通道，1路4mA-20mA输出，智能型)

NPEXA-C211(单通道，2路4mA-20mA输出，智能型)

NPEXA-CA21(单通道，2路4mA-20mA输出，液晶型)

NPEXA-CA211(单通道，1路4mA-20mA输出，智能型)

NPEXA-CM27(单通道，1路电阻输出)

NPEXA-C21T1(单通道，1路4mA-20mA输出，1路RS485输出，智能型)

NPEXA-C21A2(单通道，1路4mA-20mA输出，2路继电器输出，智能型)

NPEXA-C2D11（双通道，2路4mA-20mA输出，智能型）

NPEXA-C21L（单通道，4mA-20mA输出，输出回路供电，智能型）

电流信号输入卡：

NPEXA-CM31(单通道，1路4mA-20mA输出)

NPEXA-CM311(单通道，2路4Ma-20mA输出)

NPEXA-CM31H(单通道，1路4mA-20mA输出，HART通过型)

NPEXA-CM31S1S（单通道，2路4mA-20mA无源输出）

NPEXA-CA31(单通道，1路4mA-20mA输出，液晶型)

NPEXA-CM3D11(双通道，2路4mA-20mA输出)

NPEXA-C31T1(单通道，1路4mA-20mA输出，1路RS485输出，智能型)

NPEXA-C31A2(单通道，1路4mA-20mA输出，2路继电器输出，智能型)

NPEXA-CA3D11(双通道，2路4mA-20mA,液晶型)

NPEXA-CM31L(单通道，4mA-20mA,输出回路供电)

NPEXA-CM3D11L(双通道，4mA-20mA输出，输出回路供电)

NPEXA-C31L（单通道，4mA-20mA输出，输出回路供电，智能型）

电流信号输入卡：

NPEXB-CM31(单通道，4mA-20mA输入，1路4mA-20mA输出)

NPEXB-CM31H(单通道，1路4mA-20mA输出，HART通过型)

NPEXB-CM3D11(单通道，4mA-20mA输入，2路4mA-20mA输出)

NPEXB-CM3D11L(双通道，4mA-20mA输入回路供电，2路4mA-20mA输出)

电压信号输入：

NPEXA-CM41(单通道，1路4mA-20mA输出)

NPEXA-CM411(单通道，2路4mA-20mA输出)

NPEXA-CM4D11(双通道，2路4mA-20mA输出)

NPEXA-C41T1(单通道，1路4mA-20mA输出，1路S485输出，智能型)

NPEXA-C41A2(单通道，1路4mA-20mA输出，2路继电器输出，智能型)

电压信号输出：

NPEXB-CM41(单通道，4mA-20mA输入，1路1V-5V输出)

NPEXB-CM4D11(双通道，4mA-20mA输入，2路1V-5V输出)
